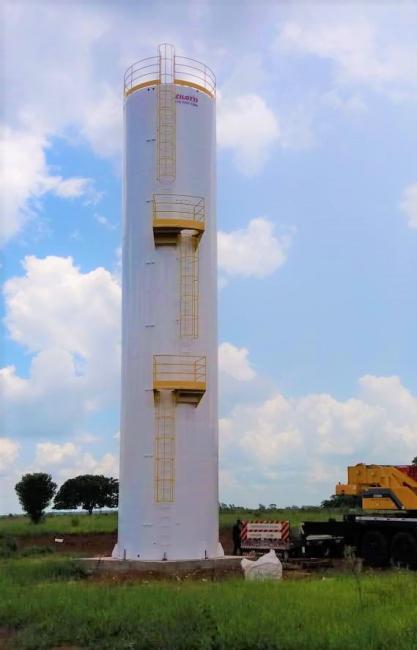

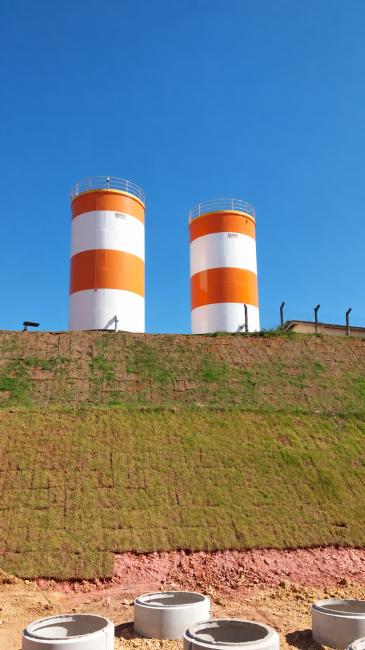

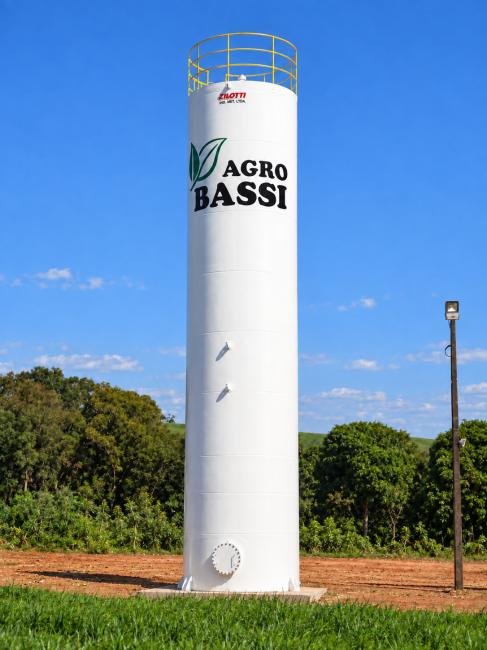

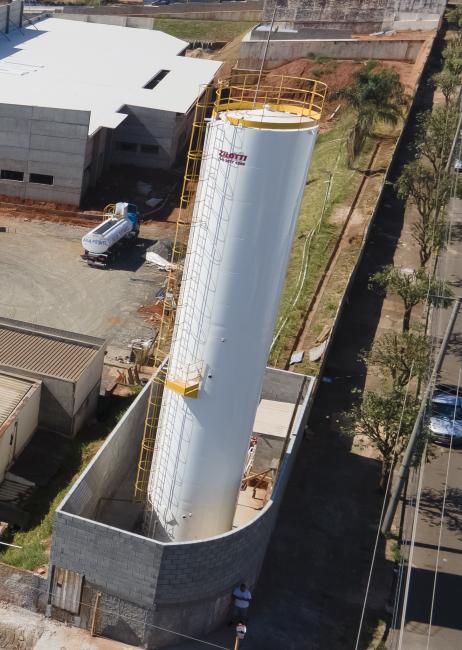

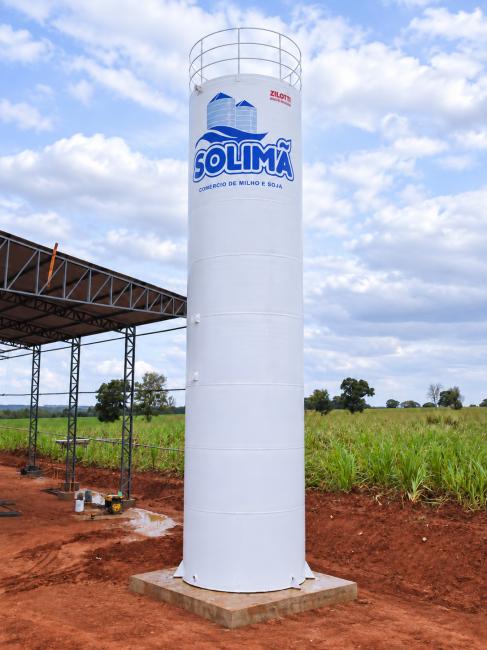

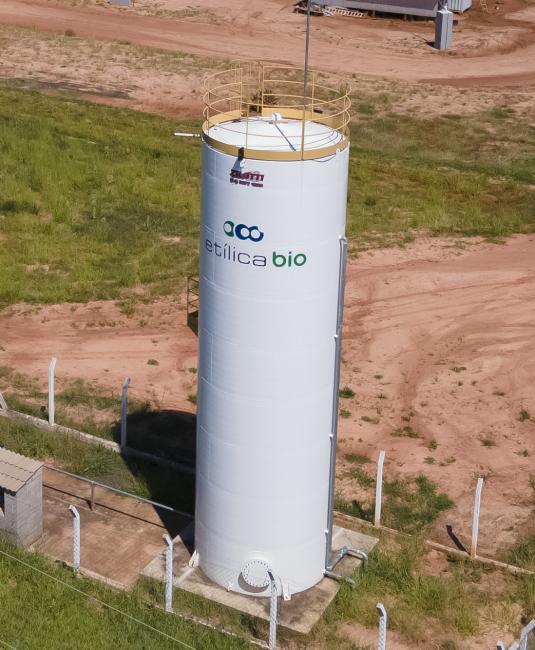

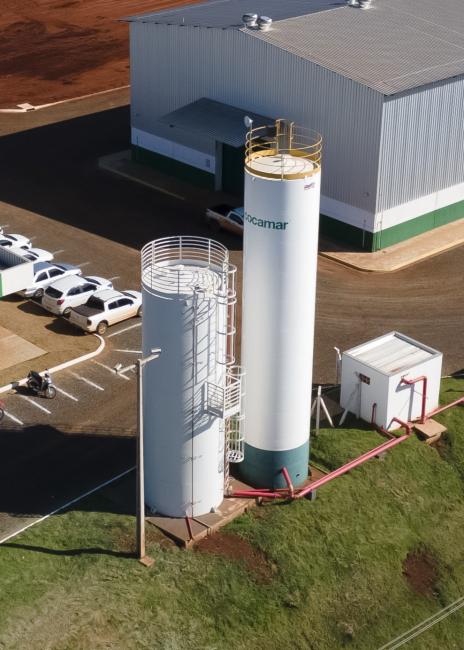

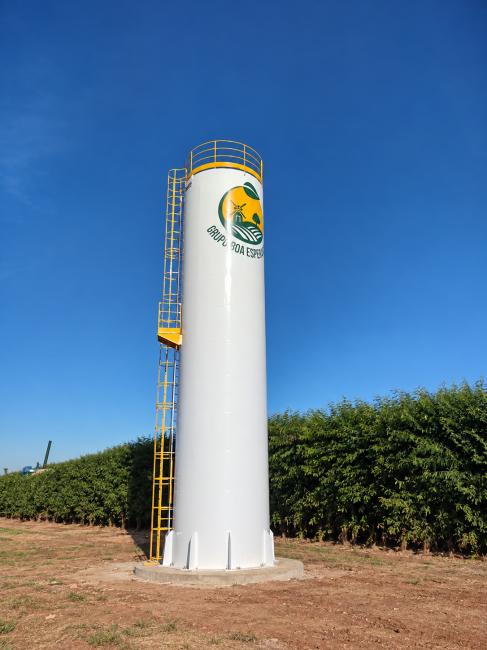

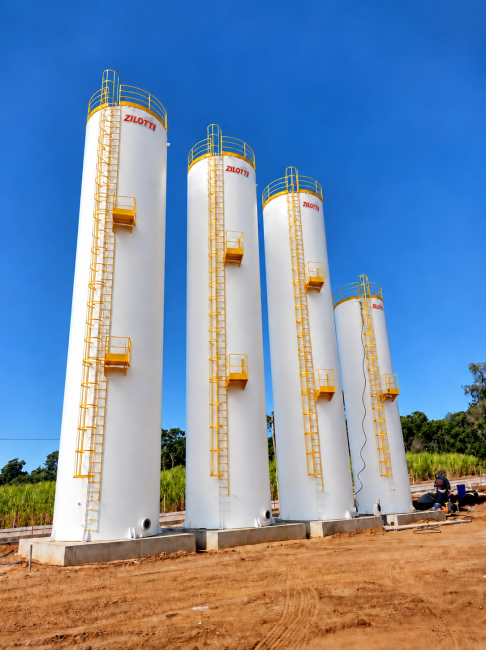

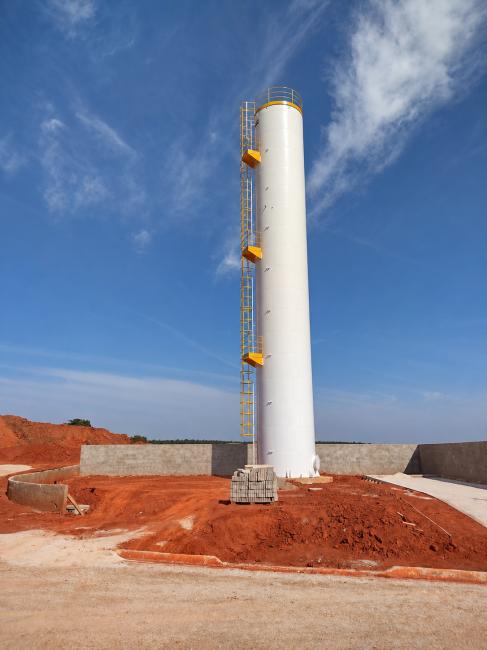

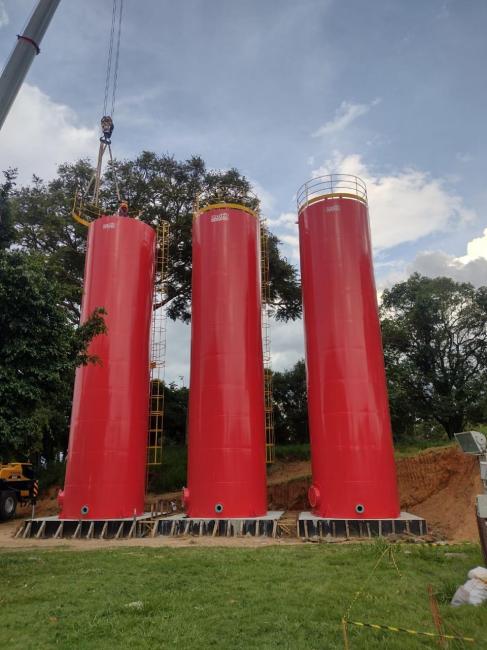

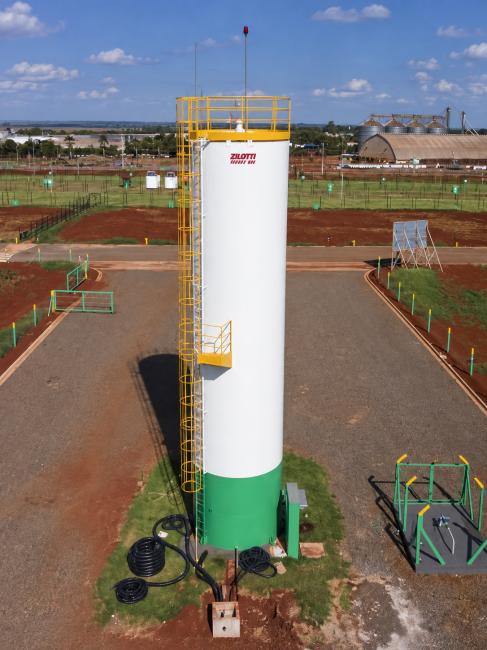

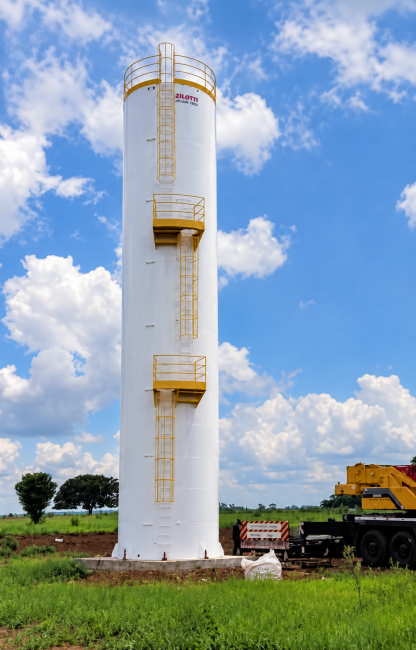

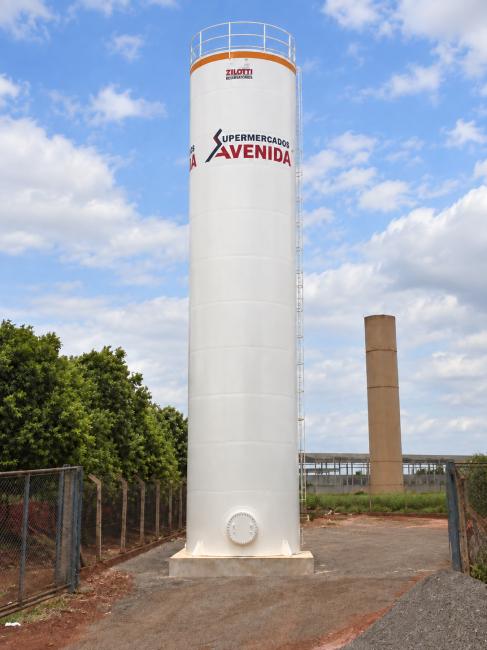

Caixa d' Água Tubular

No Reservatório Tubular, a pressão sobre a água é considerável devido à elevada altura e menor diâmetro. Este modelo é mais indicado quando houver necessidade de divisões internas, casas de máquinas, entre outras características. Pode ser utilizado na área industrial, residencial, rural e para reserva de incêndio.



Produtos relacionados: reservatório tubular, reservatorio metálico tubular, reservatório metálico cilíndrico, reservatório metálico para água potável, reservatório cilíndrico, caixa d´água tubolar, reservatorio metalico, reservatorio d´água, caixa d´água cilindrica vertical.



Solicitar Orçamento Selo de garatia Zilotti
Dimensões
CAPACIDADE DIÂMETRO ALTURA
5.000 LITROS 1,11 m 5,40 m
10.000 LITROS 1,43 m 6,00 m
12.000 LITROS 1,43 m 7,50 m
15.000 LITROS 1,91 m 5,40 m
20.000 LITROS 1,91 m 7,00 m
30.000 LITROS 2,22 m 7,80 m
32.000 LITROS 2,22 m 8,40 m
40.000 LITROS 2,54 m 8,00 m
50.000 LITROS 2,54 m 9,80 m
60.000 LITROS 2,86 m 9,60 m
70.000 LITROS 3,00 m 10,00 m
80.000 LITROS 3,18 m 10,00 m
90.000 LITROS 3,18 m 11,40 m
100.000 LITROS 3,18 m 12,50 m
120.000 LITROS 3,18 m 15,20 m
150.000 LITROS 3,18 m 18,80 m
* TABELA COM CAPACIDADES E DIMENSÕES JÁ PADRONIZADAS. CASO HAJA A NECESSIDADE DE UM PRODUTO FORA DESSAS CONFIGURAÇÕES, SOLICITE UM ORÇAMENTO JUNTO A NOSSOS REPRESENTANTES COMERCIAIS.
Especificações Técnicas & Acessórios
Bocal de inspeção no teto (= 600 mm) ou (= 500 mm) Incluso
Escada tipo marinheiro (interna e externa) Incluso
Suporte para fixação de boia automática Incluso
Suporte para fixação de luz piloto no teto Incluso
Suporte para fixação de para-raios Incluso
Sistema de fixação por nicho Incluso
Respiro no teto Incluso
Conexões de entrada e saída e dreno de fundo ( a definir) Incluso
Bocal de inspeção na lateral Opcional
Guarda corpo para escada externa Opcional
Grade de proteção superior (Passeio no teto) Opcional
Padrões de Industrialização
Normas NBR 7821 (ABNT) / API 650
Velocidade do vento NBR 6123 (ABNT)
Densidade do líquido 1,0 Kg/L
Temperatura do projeto Ambiente
Pressão do projeto Atmosférica
Matéria-Prima
CHAPAS Chapas de aço carbono ASTM A36 de alta resistência à corrosão. Para cada produto, as espessuras das chapas são dimensionadas obedece às normas de referência para dar segurança total ao produto.
SOLDA Soldagem a MIG e a ELETRODO (conforme norma ASME IX), executado por soldadores especializados com certificação e qualificação (EPS, RQPS e CQS).
Revestimento e Pintura
SUPERFÍCIE INTERNA
Espessura (µm)
Tipos de Tinta N° de Demãos Por Demão Final
Tinta de Fundo Epóxi 1 150 150
Tinta de Acabamento Primer Epóxi 1 150 150
TOTAL 300
SUPERFÍCIE EXTERNA
Espessura (µm)
Tipos de Tinta N° de Demãos Por Demão Final
Tinta de Fundo Epóxi 1 75 75
Tinta de Acabamento Poliuretano 1 75 75
TOTAL 150
