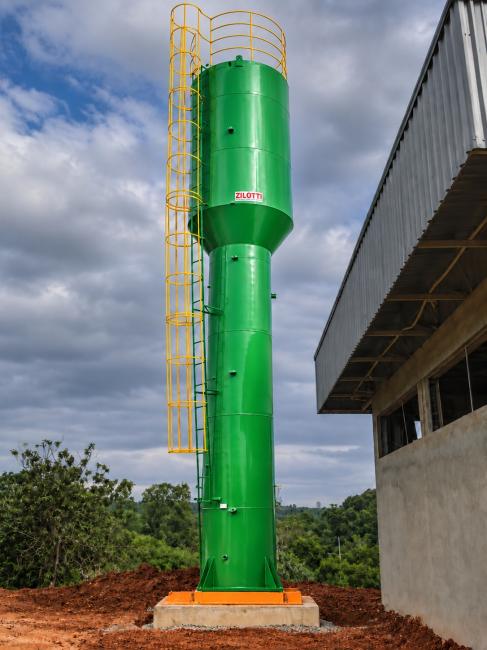

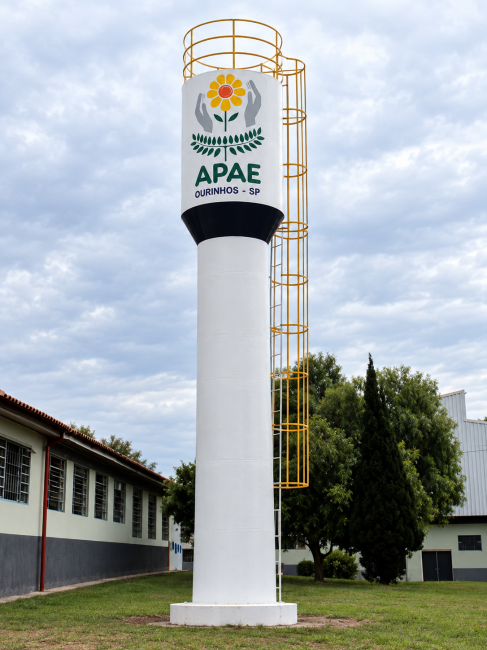

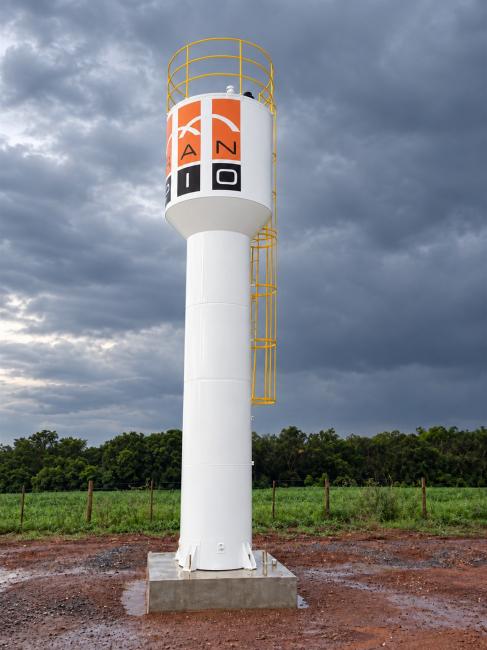

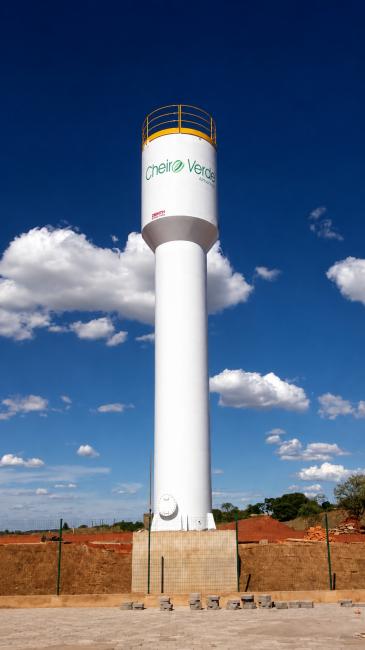

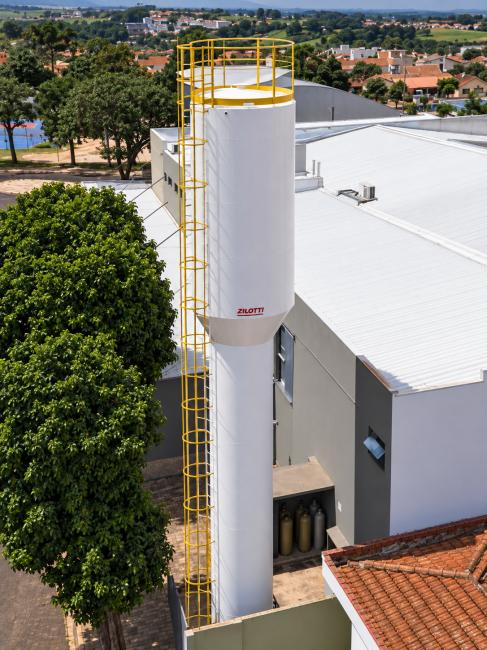

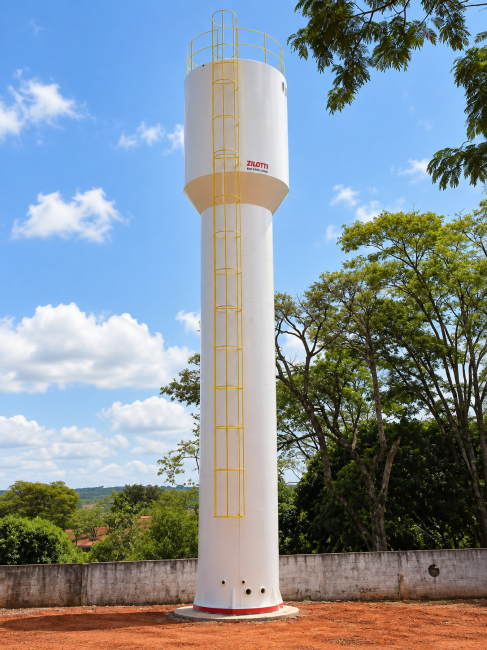

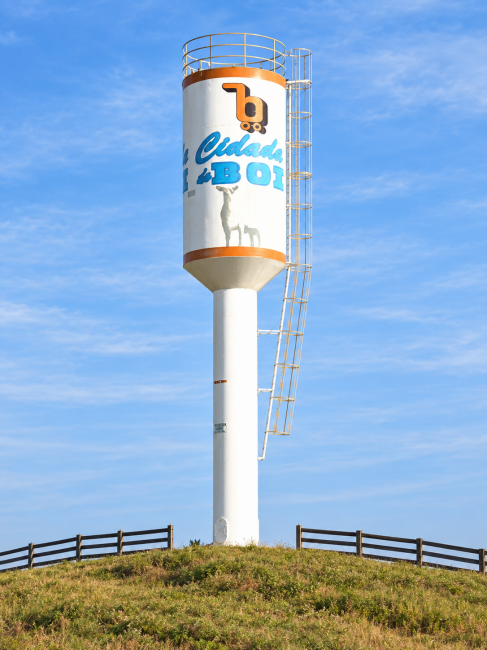

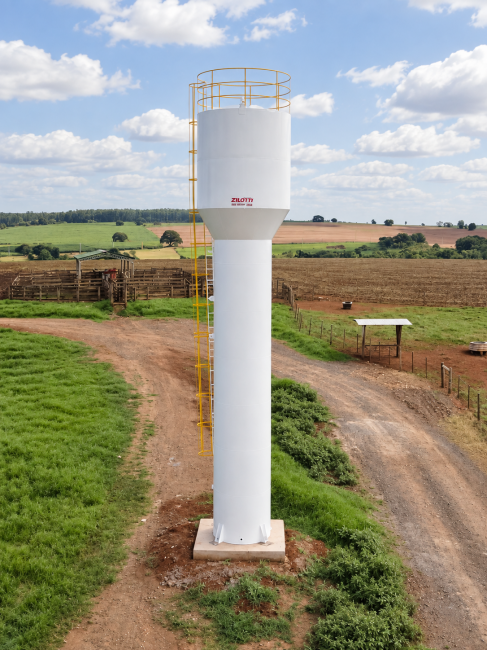

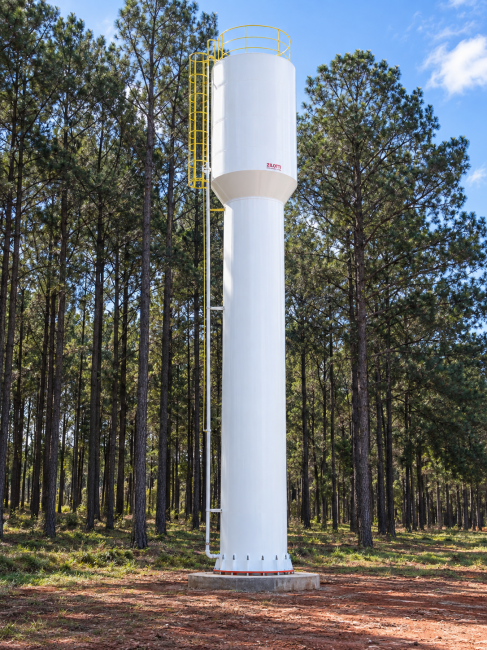

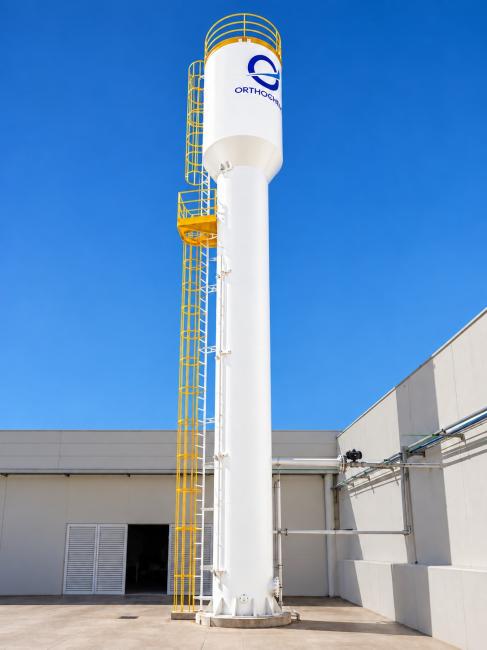

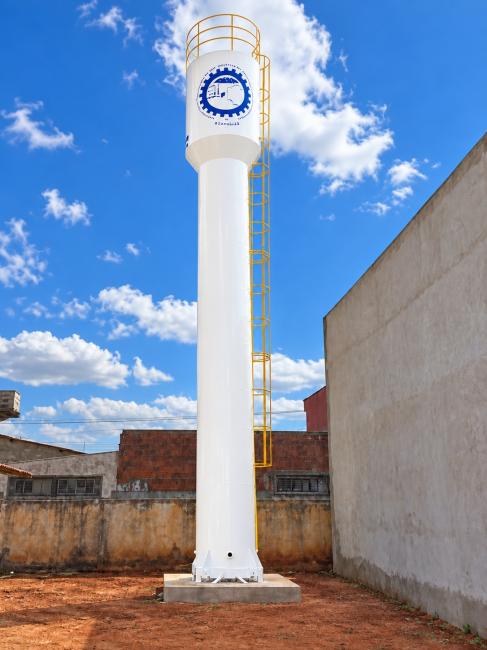

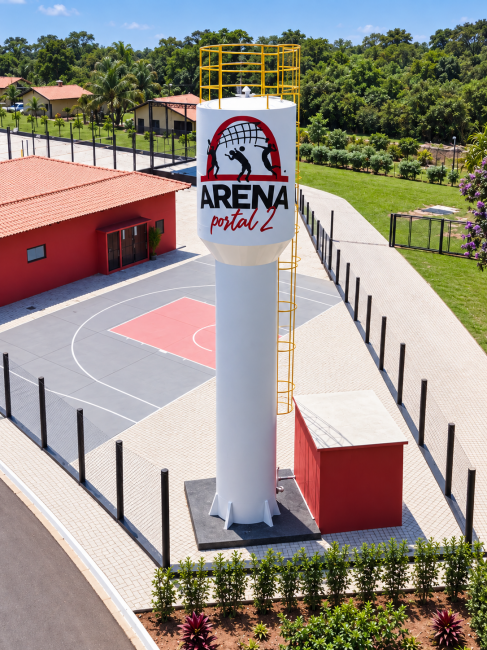

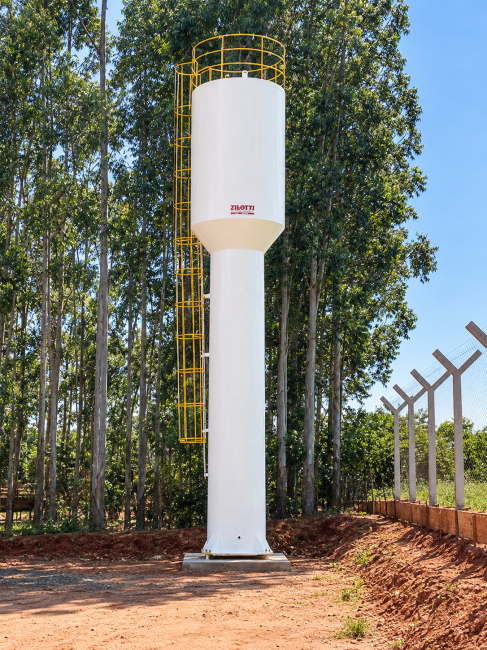

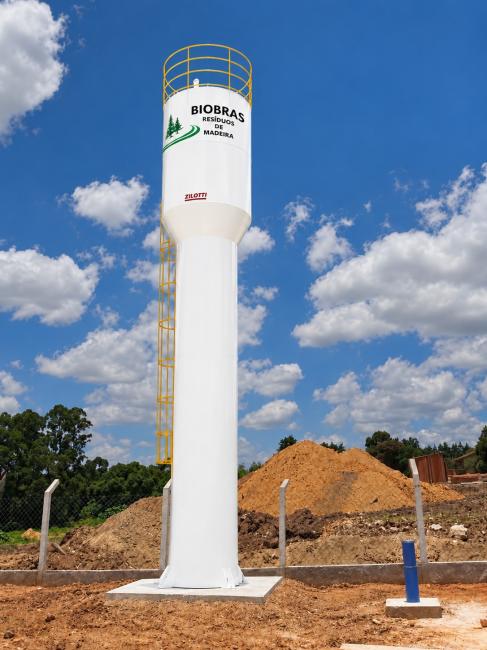

Caixa d' Água tipo Taça com Água na Coluna

No Reservatório Taça com Água na Coluna, a água fica armazenada em toda a estrutura da caixa, na parte superior e inferior. A pressão sobre a água neste modelo é menor quando comparada ao modelo taça com coluna seca. Pode ser utilizado na área industrial, residencial, rural e para reserva de incêndio.



Produtos relacionados: caixa d´água tipo taça, reservatorio metalico tipo taça, reservatorio taça metálico, reservatorio taça, reservatorio metálico, castelo d´água metálico, reservatorio metalico.

Solicitar Orçamento Selo de garatia Zilotti
Dimensões
CAPACIDADE ALTURA DA COLUNA ALTURA DO CONE ALTURA TAÇA ALTURA TOTAL DIÂMETRO COLUNA DIÂMETRO TAÇA
5.000 L 4,20 m 0,30 m 1,50 m 6,00 m 0,79 m 1,59 m
11.000 L 4,80 m 0,45 m 1,80 m 7,05 m 1,11 m 1,90 m
15.000 L 5,40 m 0,50 m 2,40 m 8,30 m 1,27 m 1,90 m
20.000 L 6,00 m 0,60 m 3,20 m 9,80 m 1,27 m 2,22 m
30.000 L 7,80 m 0,80 m 2,40 m 11,00 m 1,59 m 2,54 m
35.000 L 7,80 m 0,80 m 3,40 m 12,00 m 1,59 m 2,54 m
40.000 L 8,40 m 0,90 m 2,40 m 11,70 m 1,90 m 2,86 m
50.000 L 9,60 m 0,70 m 3,20 m 13,50 m 1,90 m 2,86 m
80.000 L 11,70 m 1,10 m 3,20 m 18,00 m 1,90 m 3,20 m
* TABELA COM CAPACIDADES E DIMENSÕES JÁ PADRONIZADAS. CASO HAJA A NECESSIDADE DE UM PRODUTO FORA DESSAS CONFIGURAÇÕES, SOLICITE UM ORÇAMENTO JUNTO A NOSSOS REPRESENTANTES COMERCIAIS
Especificações Técnicas & Acessórios
Bocal de inspeção no teto (= 600 mm) ou (= 500 mm) Incluso
Escada tipo marinheiro (interna e externa) Incluso
Suporte para fixação de boia automática Incluso
Suporte para fixação de luz piloto no teto Incluso
Suporte para fixação de para-raios Incluso
Sistema de fixação com base metálica Incluso
Respiro no teto Incluso
Conexões de entrada e saída e dreno de fundo ( a definir) Incluso
Bocal de inspeção na lateral Opcional
Guarda corpo para escada externa Opcional
Passeio no teto (grade de proteção) Opcional
Padrões de Industrialização
Normas NBR 7821 (ABNT) / API 650
Velocidade do vento NBR 6123 (ABNT)
Densidade do líquido 1,0 Kg/L
Temperatura do projeto Ambiente
Pressão do projeto Atmosférica
Matéria-Prima
CHAPAS Chapas de aço carbono ASTM A36 de alta resistência à corrosão. Para cada produto projetado, a espessura das chapas obedece às normas de referência para dar segurança total ao produto.
SOLDA Soldagem a MIG e a ELETRODO (conforme norma ASME IX), executado por soldadores especializados com certificação e qualificação (EPS, RQPS e CQS).
Preparação da Superfície
Jateamento abrasivo com granalha (micropartículas de ferro) ao metal branco (SA 3) na superfície interna e ao metal quase branco (SA 2.1/2) na superfície externa.
Revestimento e Pintura
SUPERFÍCIE INTERNA
Espessura (µm)
Tipos de Tinta N° de Demãos Por Demão Final
Tinta de Fundo Epóxi 1 150 150
Tinta de Acabamento Primer Epóxi 1 150 150
TOTAL 300
SUPERFÍCIE EXTERNA
Espessura (µm)
Tipos de Tinta N° de Demões Por Demão Final
Tinta de Fundo Epóxi 1 75 75
Tinta de Acabamento Poliuretano 1 75 75
TOTAL 150
