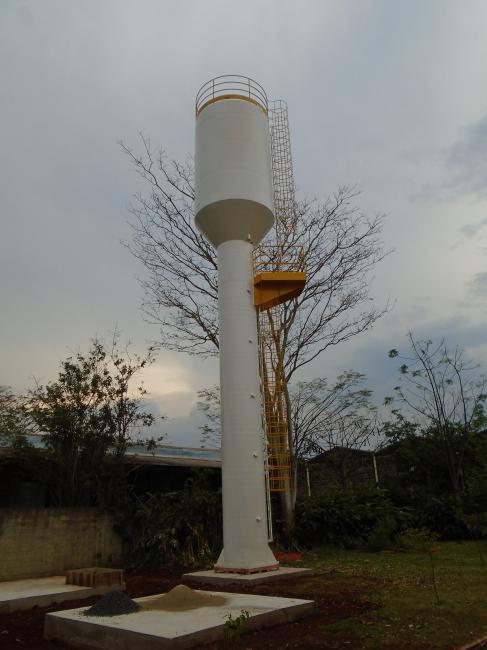

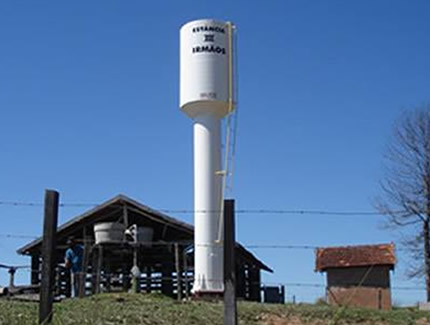

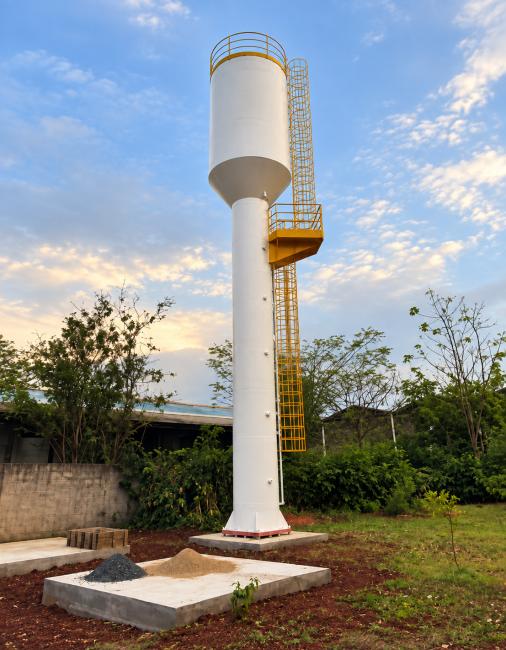

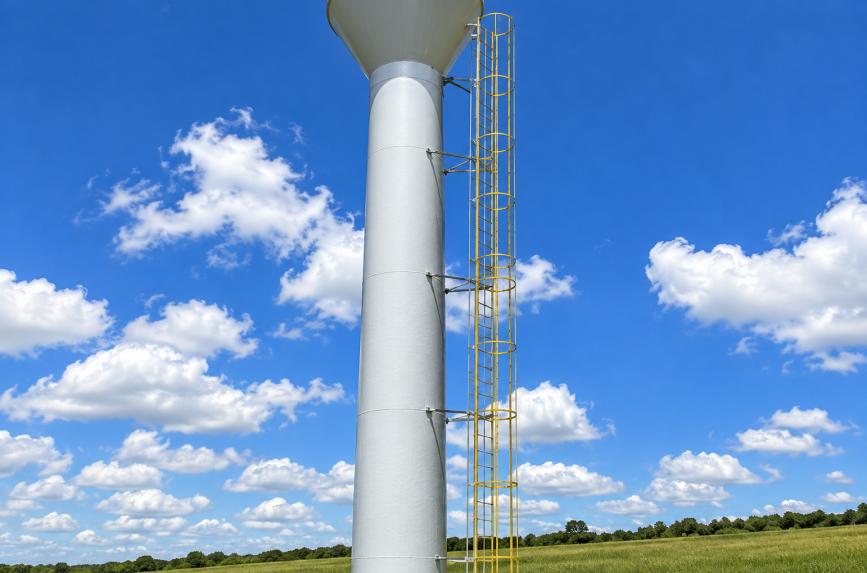

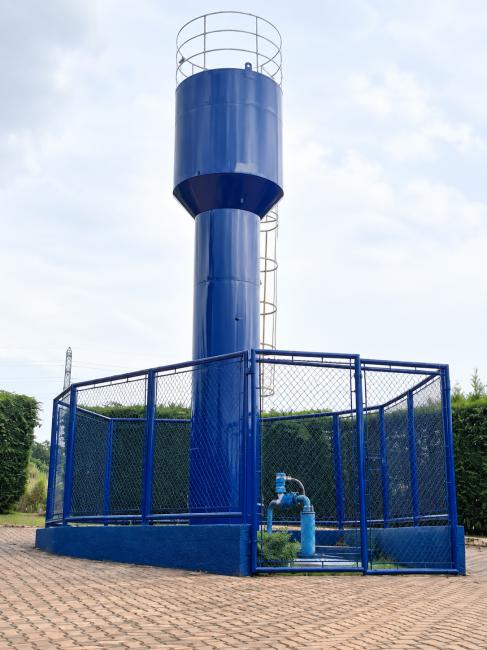

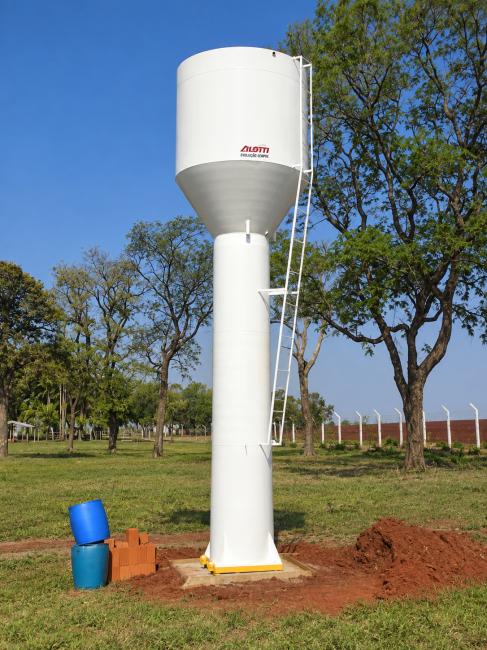

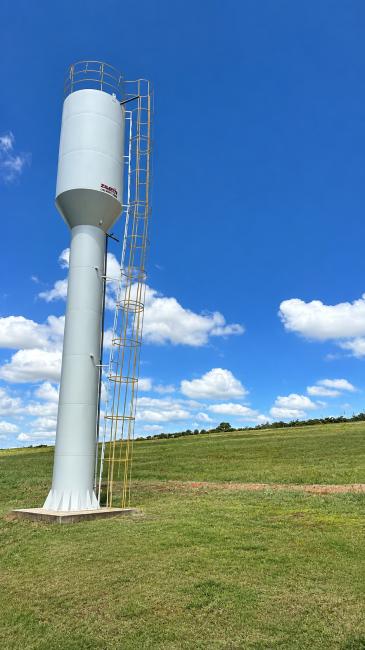

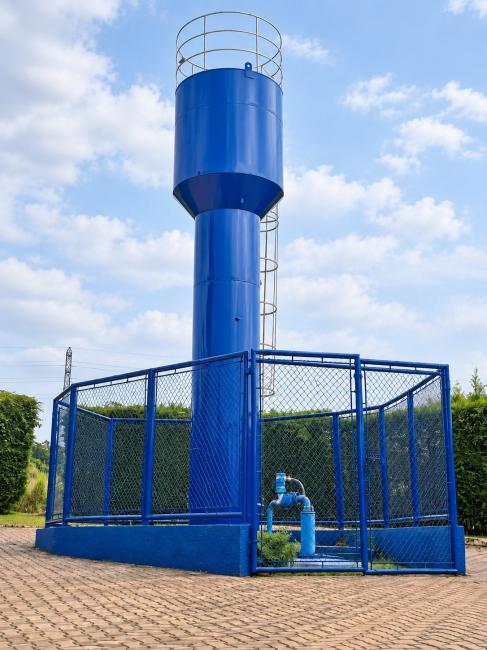

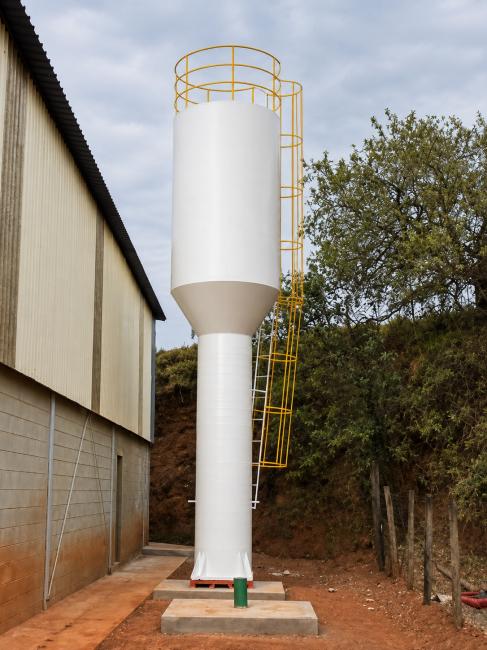

Caixa d' Água tipo Taça Coluna Seca

No Reservatório Taça com Coluna Seca, a água fica armazenada somente na parte superior, ficando a coluna, parte inferior, vazia. Este modelo é indicado para locais onde há necessidade de maior pressão sobre a água e pode ser utilizado na área industrial, residencial, rural e para reserva de incêndio.



Produtos relacionados: reservatório taça coluna seca, reservatório de água metálico, reservatório de água metálico tipo taça, caixa d´água coluna seca, caixa d´água tulipa, reservatório elevado metálico, caixa d´água elevado, reservatorio metalico, caixa da agua metalico.

Solicitar Orçamento Selo de garatia Zilotti
Dimensões
CAPACIDADE ALTURA DA COLUNA ALTURA DO CONE ALTURA TAÇA ALTURA TOTAL DIÂMETRO COLUNA DIÂMETRO TAÇA
2.000 L 3,00 m 0,20 m 1,80 m 5,00 m 0,47 m 1,15 m
3.000 L 4,00 m 0,40 m 2,20 m 6,60 m 0,47 m 1,27 m
5.000 L 3,60 m 0,80 m 1,50 m 5,90 m 0,79 m 1,91 m
5.000 L 4,80 m 0,80 m 1,50 m 7,10 m 0,79 m 1,91 m
10.000 L 4,00 m 0,80 m 3,20 m 8,00 m 0,95 m 1,91 m
10.000 L 6,00 m 0,80 m 3,20 m 10,00 m 0,95 m 1,91 m
15.000 L 5,50 m 0,90 m 3,60 m 10,00 m 1,27 m 2,22 m
16.000 L 4,00 m 1,00 m 3,60 m 8,60 m 1,27 m 2,22 m
16.000 L 5,40 m 1,00 m 3,60 m 10,00 m 1,27 m 2,22 m
16.000 L 7,20 m 1,00 m 3,60 m 11,80 m 1,27 m 2,22 m
20.000 L 5,40 m 1,00 m 3,60 m 10,00 m 1,27 m 2,54 m
20.000 L 7,20 m 1,00 m 3,60 m 11,80 m 1,27 m 2,54 m
30.000 L 6,00 m 1,10 m 4,20 m 11,30 m 1,27 m 2,86 m
30.000 L 8,40 m 1,10 m 4,20 m 13.70 m 1,27 m 2,86 m
48.000 L 7,20 m 0,80 m 5,40 m 13,40 m 1,59 m 3,20 m
48.000 L 9,60 m 0,80 m 5,40 m 15,80 m 1,59 m 3,20 m
* TABELA COM CAPACIDADES E DIMENSÕES JÁ PADRONIZADAS. CASO HAJA A NECESSIDADE DE UM PRODUTO FORA DESSAS CONFIGURAÇÕES, SOLICITE UM ORÇAMENTO JUNTO A NOSSOS REPRESENTANTES COMERCIAIS
Especificações Técnicas & Acessórios
Bocal de inspeção no teto (= 600 mm) ou (= 500 mm) Incluso
Escada tipo marinheiro (interna e externa) Incluso
Suporte para fixação de boia automática Incluso
Suporte para fixação de luz piloto no teto Incluso
Suporte para fixação de para-raios Incluso
Sistema de fixação com base metálica Incluso
Respiro no teto Incluso
Conexões de entrada e saída e dreno de fundo ( a definir) Incluso
Bocal de inspeção na lateral Opcional
Guarda corpo para escada externa Opcional
Passeio no teto (grade de proteção) Opcional
Padrões de Industrialização
Normas NBR 7821 (ABNT) / API 650
Velocidade do vento NBR 6123 (ABNT)
Densidade do líquido 1,0 Kg/L
Temperatura do projeto Ambiente
Pressão do projeto Atmosférica
Matéria-Prima
CHAPAS Chapas de aço carbono ASTM A36 de alta resistência à corrosão. Para cada produto projetado, a espessura das chapas obedece às normas de referência para dar segurança total ao produto.
SOLDA Soldagem a MIG e a ELETRODO (conforme norma ASME IX), executado por soldadores especializados com certificação e qualificação (EPS, RQPS e CQS).
Preparação da Superfície
Jateamento abrasivo com granalha (micropartículas de ferro) ao metal branco (SA 3) na superfície interna e ao metal quase branco (SA 2.1/2) na superfície externa.
Revestimento e Pintura
SUPERFÍCIE INTERNA
Espessura (µm)
Tipos de Tinta N° de Demãos Por Demão Final
Tinta de Fundo Epóxi 1 150 150
Tinta de Acabamento Primer Epóxi 1 150 150
TOTAL 300
SUPERFÍCIE EXTERNA
Espessura (µm)
Tipos de Tinta N° de Demãos Por Demão Final
Tinta de Fundo Epóxi 1 75 75
Tinta de Acabamento Poliuretano 1 75 75
TOTAL 150
